UFS y e-MMC para automóviles

Automotriz UFS 4.0 - Diseñado para una nueva era de movilidad

 KIOXIA, que allana el camino para las aplicaciones automotrices del futuro, ofrece una amplia línea de capacidad de UFS (1) para aplicaciones automotrices, y está bien posicionada para soportar las demandas de almacenamiento de datos de aplicaciones automotrices cada vez más complejas. El UFS automotriz de KIOXIA soporta un rango de temperatura amplio (-40°C a +105 °C), cumple con los requisitos de AEC-Q100 Grado 2(2) y ofrece la confiabilidad extendida que requieren las distintas aplicaciones automotrices.

KIOXIA ha liderado el camino en UFS desde 2013, siendo el primero en probar la tecnología.*

En 2024, KIOXIA lanzó la primera** UFS automotriz 4.0 de la industria para impulsar el infoentretenimiento de última generación y el sistema avanzado de asistencia al conductor (advanced driver-assistance system, ADAS). Automotriz UFS 4.0 ofrece una velocidad de interfaz rápida de hasta 46,4Gbps por dispositivo de almacenamiento, lo que permite un tiempo de carga más rápido requerido por la aplicación automotriz, como mapeo 3D en profundidad, telemática e infoentretenimiento más enriquecidos y ADAS.

* A partir del 8 de febrero de 2013. Encuesta de Kioxia.
** Al 30 de enero de 2024. Encuesta de Kioxia.

KIOXIA ha lanzado la primera UFS 4.0 automotriz de la industria para satisfacer las demandas de rendimiento de las aplicaciones automotrices de próxima generación.

Interview

High-speed UFS 4.0 automotive storage - accelerating the evolution of autonomous driving technology

The evolution of autonomous driving technology is leading to an ever-increasing amount of data being used by vehicles. This requires high-performance storage that can cope with the reading and writing of vast quantities of data. In a move that addresses these demands – and creates a better user experience – KIOXIA has developed automotive storage that complies with the new Universal Flash Storage (UFS) 4.0 standard.

Características del UFS 4.0 para automotriz

Características clave

  • Alta velocidad de lectura/escritura
  • Admite tecnologías de secuencia de inicio de enlace de alta velocidad (HS-LSS)
  • Interface serial
  • Recuento bajo de pines
  • 128GB, 256GB, 512GB
  • Paquete BGA de 11.5 x 13 mm de 153 bolas

Diseñado para uso automotriz

  • Cumple con IATF16949
  • Cumple con los estándares automotrices (por ejemplo, el estándar de calificación de pruebas de esfuerzo AEC-Q100)
  • Admite el proceso de aprobación de piezas de producción (Production Part Approval Process, PPAP)
  • Rango de temperatura ampliado (por ejemplo, -40°C a +105°C) para automoción grado 2
  • Bajo índice de fallos
  • Mayor tiempo de entrega para PCN en comparación con las piezas de grado no automotriz
  • Características para la industria automotriz (por ejemplo, mayor confiabilidad de la bola de soldadura, contramedidas si el chip excede cierta temperatura, etc.)

Arranque rápido del sistema

Los dispositivos automotriz KIOXIA UFS 4.0 utilizan HS-LSS (secuencia de inicio de enlace de alta velocidad) para lograr un tiempo de arranque más rápido en comparación con los dispositivos de la generación anterior.

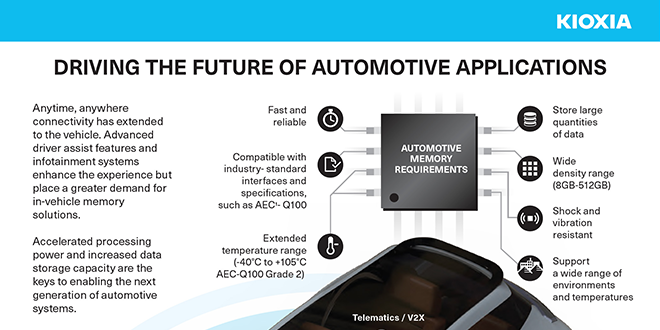

Requisitos de UFS y e-MMC automotriz

  • Cumple con IATF16949
  • Cumple con los estándares automotrices (por ejemplo, el estándar de calificación de pruebas de esfuerzo AEC-Q100)
  • Soporta PPAP (para asegurar una producción uniforme de piezas de calidad)
  • Rango de temperatura ampliado (por ejemplo, -40°C a +105°C)
  • Bajo índice de fallos
  • Avisos de cambio de producto (PCN) extendidos
  • Características para la industria automotriz (por ejemplo, mayor confiabilidad de la bola de soldadura, contramedidas si el chip excede cierta temperatura, etc.)

Tecnología clave KIOXIA UFS

Soporte de secuencia de arranque de enlace de alta velocidad (HS-LSS)

Con UFS convencional, el arranque de enlace (secuencia de inicialización M-PHY y UniPro) entre el dispositivo y el host se realiza a PWM-G1 de baja velocidad (3~9 Mbps*), pero con HS-LSS, se puede realizar a una velocidad de HS-G1 A más rápida (1248 Mbps). Se espera que esto reduzca el tiempo para la puesta en marcha del enlace en aproximadamente un 70% en comparación con el método convencional.

* La velocidad de comunicación PWM-G1 depende del host y del dispositivo.

Funcionalidad de WriteBooster

O WriteBooster melhora o desempenho de gravação utilizando a área de dados do usuário existente como um buffer SLC temporário sem sacrificar a capacidade. El host puede configurar el tamaño máximo del búfer SLC en la configuración del dispositivo y el host puede seguir escribiendo datos en el búfer hasta que se llene. Esta función se habilita dinámicamente durante el funcionamiento por parte del host según los requisitos de rendimiento del sistema de 5G y otras aplicaciones.

Requisitos de almacenamiento flash para aplicaciones automotrices

Los sistemas automotrices de próxima generación se están volviendo más avanzados y continuarán integrando más características y funciones para mejorar la experiencia del usuario. KIOXIA impulsará la implementación de productos UFS que admitan infoentretenimiento más avanzado y ADAS (sistema avanzado de asistencia al conductor), más almacenamiento para el registro de datos de eventos y más capacidades de mapeo 3D.

Especificaciones de UFS 4.0 para automotrices

AEC-Q100 Grado 2

*La tabla se puede desplazar horizontalmente.

Capacidad Número de pieza UFS
Versión
Velocidad máxima de datos
(MB/s)
Voltaje de suministro Temperatura de
Funcionamiento
(°C) (3)
Tamaño del paquete
(mm)
V CC
(V)
V CCQ
(V)
VCCQ2
(V)
128GB THGJFJT0T25BAB8 4.0 4640 2,4 a 2,7 1,14 a 1,26 (5) -40 to 105 11,5 x 13,0 x 1,2
256GB THGJFJT1T45BAB8
512GB THGJFJT2T85BAB5 11,5 x 13,0 x 1,3

AEC-Q100 Grado 3

*La tabla se puede desplazar horizontalmente.

Capacidad Número de pieza UFS
Versión
Velocidad máxima de datos
(MB/s)
Voltaje de suministro Temperatura de
Funcionamiento
(°C)(4)
Tamaño del paquete
(mm)
V CC
(V)
V CCQ
(V)
VCCQ2
(V)
128GB THGJFJT0T25BAA8 4.0 4640 2,4 a 2,7 1,14 a 1,26 -(5) -40 to 85 11,5 x 13,0 x 1,2
256GB THGJFJT1T45BAA8
512GB THGJFJT2T85BAA5 11,5 x 13,0 x 1,3

Automotriz UFS 3.1 / 2.1 y e-MMC

KIOXIA ofrece soluciones de almacenamiento para las aplicaciones automotrices actuales. UFS 3.1 ofrece un rendimiento de lectura/escritura de alta velocidad, mientras que e-MMC es una solución integrada comprobada y establecida para aplicaciones automotrices.

  1. Almacenamiento flash universal (UFS) es una categoría de producto para una clase de productos de memoria integrada construidos según la especificación estándar JEDEC UFS.
  2. Requisitos de calificación de los componentes eléctricos definidos por el AEC (Automotive Electronics Council).
  3. Tc = 115 °C máx.
  4. Tc = 95 °C máx.
  5. Este producto admite operaciones de doble suministro a VCC y VCCQ. No es necesario suministrar VCCQ.



  • En cada mención de un producto Kioxia: La densidad del producto se identifica en función de la densidad de los chips de memoria dentro del Producto, no de la cantidad de capacidad de memoria disponible para el almacenamiento de datos por parte del usuario final. La capacidad utilizable por el consumidor será menor debido a áreas de datos generales, formato, bloques defectuosos y otras limitaciones, y también puede variar según el dispositivo host y la aplicación. Para obtener más información, consulte las especificaciones del producto aplicables. La definición de 1KB = 2^10 bytes = 1024 bytes. La definición de 1Gb = 2^30 bits = 1.073.741.824 bits. La definición de 1GB = 2^30 bytes = 1.073.741.824 bytes. 1Tb = 2^40 bits = 1.099.511.627.776 bits.
